Arduino DUE R3 USB

Fast nicht auf Lager
Artikelnummer:: 12022

8719178020971
€39,49
€24,99
Gratis bezorging
37%
Rabatt
Menge:
  • Kostenloser Versand
  • In fünf Jahren mehr als 250.000 Aufträge
  • 100 Tage Rückgaberecht
  • Kunden bewerten MyXLshop mit  8/10
  • Mehr als 50.000 Produkte

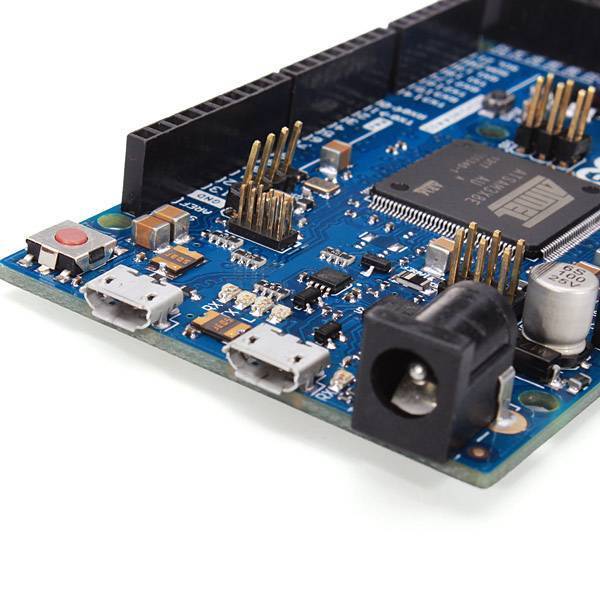

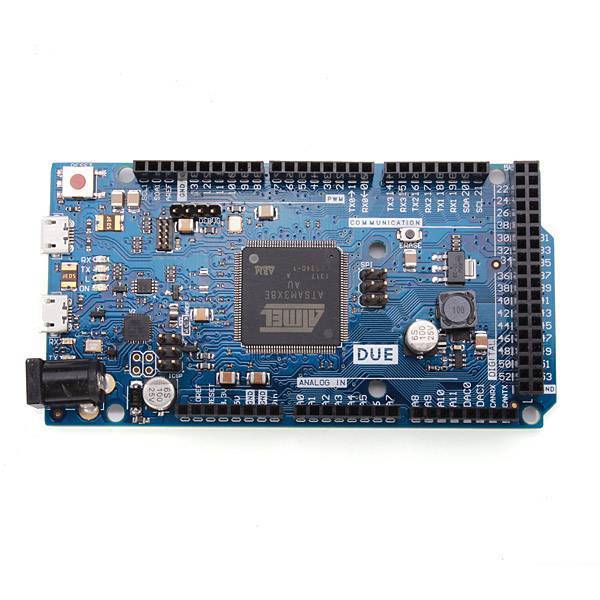

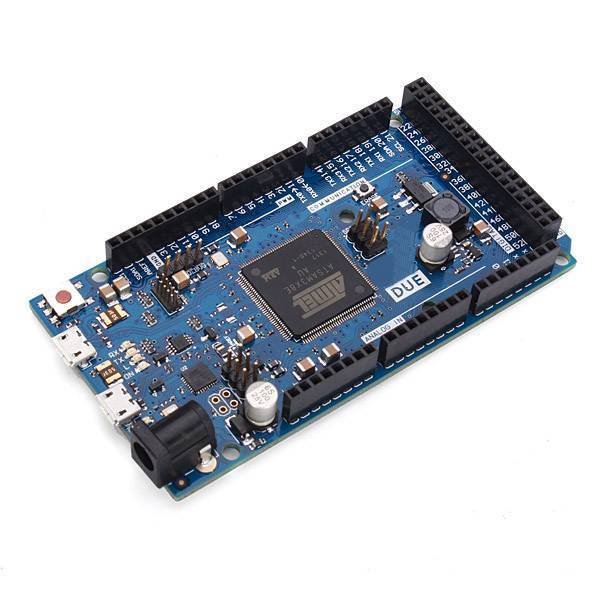

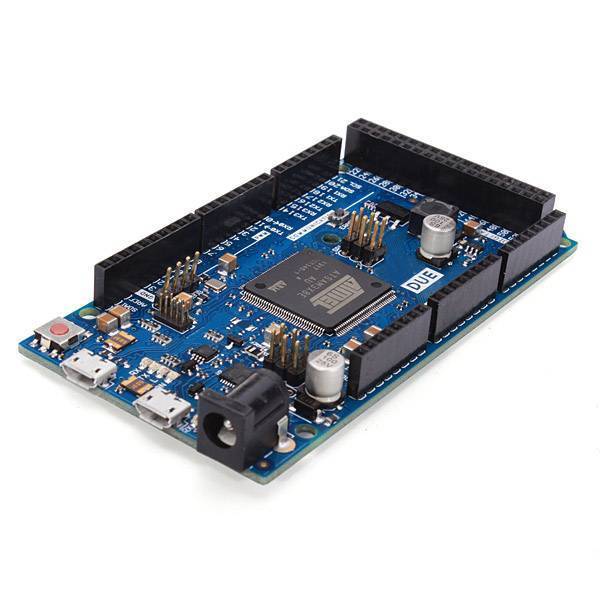

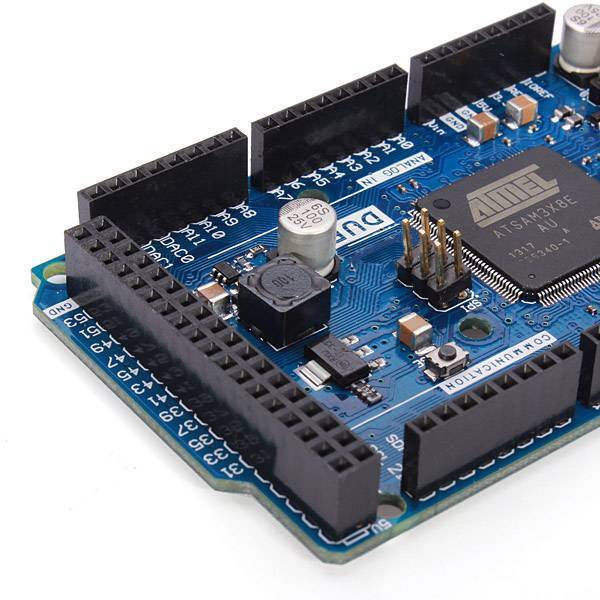

Arduino DUE R3

Das Arduino DUE ist ein Mikrocontroller-Board basiert auf dem Atmel SAM3X8E ARM Cortex-M3-CPU. Es ist die erste Arduinobord basiert auf einer 32-Bit-ARM-Kern-Mikrocontroller. Es verfügt über 54 digitale Ein- / Ausgangs-Pins, die als PWM-Ausgänge verwendet werden können, 12. Darüber hinaus ist die 12 analoge Eingänge, 4 UARTs (Hardware serielle Ports), einem 84 MHz clok, USB OTG-Anschluss, 2 DAC (Digital-Analog ), zwei TWI, ein Netzanschluss, ein SPI-Header, ein JTAG-Header, eine Reset-Taste und eine Löschtaste. Das Board enthält alles, was benötigt wird, um den Mikrocontroller zu unterstützen. Verbinden Sie das Board an einen Computer mit einem Micro-USB-Kabel oder laden Sie es mit einem AC-DC-Adapter oder Batterie mit zu beginnen. Der Grund eignet sich für alle Arduino Schilde, die mit 3,3 V betrieben werden und stehen im Einklang mit dem 1.0 Arduino Pinout.

Die SAM3X hat 512KB (2 Blöcke von 256 KB) Flash-Speicher für Codes zu speichern. Der Bootloader kommt von Atmel und in einem speziellen ROM-Speicher gespeichert. Der verfügbare RAM 96 KB in zwei benachbarten Banken von 64 KB und 32 KB. Den gesamten verfügbaren Speicher (flash, RAM und ROM) direkt zugegriffen werden kann.

Es ist möglich, den Flash-Speicher SAM3X mit dem Onboard-Löschen-Taste zu löschen. Dies wird die aktuell geladene Skizze der MCU entfernen. So entfernen Sie, halten Sie die Löschtaste für ein paar Sekunden, während das Board geladen wird.

Unterschiede

Das Arduino Due ist ein 32-Bit-ARM-Kern, der typische 8-Bit-Mikrocontroller-Boards nicht überschreiten kann. Die wichtigsten Unterschiede sind:

  • Ein 32-Bit-Kern, der die Aktivitäten zu 4 Byte breiten Daten innerhalb einer einzigen CPU-Takt ermöglicht.
  • CPU-Takt zu 84Mhz
  • 96KBytes SRAM
  • 512KB Flash-Speicher für Code
  • Ein DMA-Controller, der die CPU zu tun, speicherintensive Aufgaben zu entlasten

Hinweis: Im Gegensatz zu anderen Arduino - Boards, die Arduino Due Bord bei 3.3V läuft. Die maximale Spannung, die die I / O-Pins tolerieren kann, ist 3,3V. Bereitstellung von höheren Spannungen, wie 5V an einen I / O-Pin kann die Platine beschädigen.

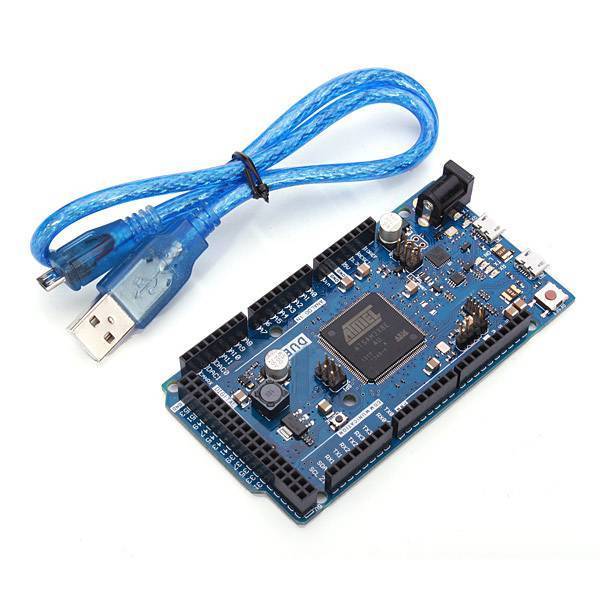

Dieser Artikel enthält:

1 x Arduino DUE R3

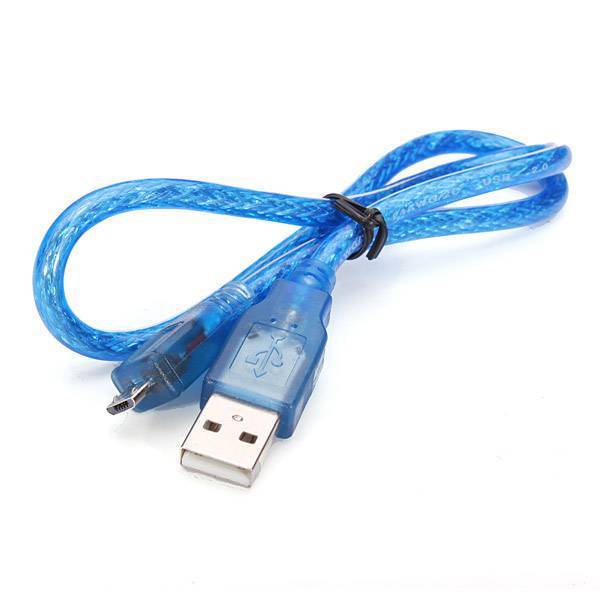

1 x USB-Kabel

Spezifikationen

  • Mikrocontroller: AT91SAM3X8E
  • Spannung: 3,3 V
  • Eingangsspannung (empfohlen): 7 V - 12 V
  • Eingangsspannung (Grenzwerte): 6V - 16V
  • Digital-I / O-Pins: 54 (davon 12 PWM-Ausgang zur Verfügung stellen)
  • Analoge Eingangsanschlüsse: 12
  • Analog Ausgangs-Pins: 2 (DAC)
  • Total DC-Ausgangsstrom auf allen I / O-Leitungen: 130mA
  • Gleichstrom für 3,3 V-pin: 800mA
  • Gleichstrom für 5V Pin: 800mA
  • Flash-Speicher: 512 KB alle für Benutzeranwendungen
  • SRAM: 96KB (zwei Banken: 64KB und 32KB)
  • Taktfrequenz: 84MHz

Kein Bewertungen



Arduino DUE R3

Das Arduino DUE ist ein Mikrocontroller-Board basiert auf dem Atmel SAM3X8E ARM Cortex-M3-CPU. Es ist die erste Arduinobord basiert auf einer 32-Bit-ARM-Kern-Mikrocontroller. Es verfügt über 54 digitale Ein- / Ausgangs-Pins, die als PWM-Ausgänge verwendet werden können, 12. Darüber hinaus ist die 12 analoge Eingänge, 4 UARTs (Hardware serielle Ports), einem 84 MHz clok, USB OTG-Anschluss, 2 DAC (Digital-Analog ), zwei TWI, ein Netzanschluss, ein SPI-Header, ein JTAG-Header, eine Reset-Taste und eine Löschtaste. Das Board enthält alles, was benötigt wird, um den Mikrocontroller zu unterstützen. Verbinden Sie das Board an einen Computer mit einem Micro-USB-Kabel oder laden Sie es mit einem AC-DC-Adapter oder Batterie mit zu beginnen. Der Grund eignet sich für alle Arduino Schilde, die mit 3,3 V betrieben werden und stehen im Einklang mit dem 1.0 Arduino Pinout.

Die SAM3X hat 512KB (2 Blöcke von 256 KB) Flash-Speicher für Codes zu speichern. Der Bootloader kommt von Atmel und in einem speziellen ROM-Speicher gespeichert. Der verfügbare RAM 96 KB in zwei benachbarten Banken von 64 KB und 32 KB. Den gesamten verfügbaren Speicher (flash, RAM und ROM) direkt zugegriffen werden kann.

Es ist möglich, den Flash-Speicher SAM3X mit dem Onboard-Löschen-Taste zu löschen. Dies wird die aktuell geladene Skizze der MCU entfernen. So entfernen Sie, halten Sie die Löschtaste für ein paar Sekunden, während das Board geladen wird.

Unterschiede

Das Arduino Due ist ein 32-Bit-ARM-Kern, der typische 8-Bit-Mikrocontroller-Boards nicht überschreiten kann. Die wichtigsten Unterschiede sind:

  • Ein 32-Bit-Kern, der die Aktivitäten zu 4 Byte breiten Daten innerhalb einer einzigen CPU-Takt ermöglicht.
  • CPU-Takt zu 84Mhz
  • 96KBytes SRAM
  • 512KB Flash-Speicher für Code
  • Ein DMA-Controller, der die CPU zu tun, speicherintensive Aufgaben zu entlasten

Hinweis: Im Gegensatz zu anderen Arduino - Boards, die Arduino Due Bord bei 3.3V läuft. Die maximale Spannung, die die I / O-Pins tolerieren kann, ist 3,3V. Bereitstellung von höheren Spannungen, wie 5V an einen I / O-Pin kann die Platine beschädigen.

Dieser Artikel enthält:

1 x Arduino DUE R3
1 x USB-Kabel

Spezifikationen

  • Mikrocontroller: AT91SAM3X8E
  • Spannung: 3,3 V
  • Eingangsspannung (empfohlen): 7 V - 12 V
  • Eingangsspannung (Grenzwerte): 6V - 16V
  • Digital-I / O-Pins: 54 (davon 12 PWM-Ausgang zur Verfügung stellen)
  • Analoge Eingangsanschlüsse: 12
  • Analog Ausgangs-Pins: 2 (DAC)
  • Total DC-Ausgangsstrom auf allen I / O-Leitungen: 130mA
  • Gleichstrom für 3,3 V-pin: 800mA
  • Gleichstrom für 5V Pin: 800mA
  • Flash-Speicher: 512 KB alle für Benutzeranwendungen
  • SRAM: 96KB (zwei Banken: 64KB und 32KB)
  • Taktfrequenz: 84MHz
