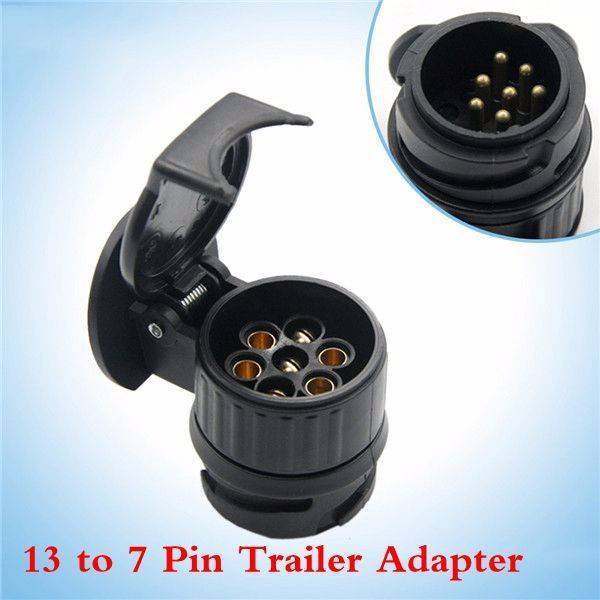

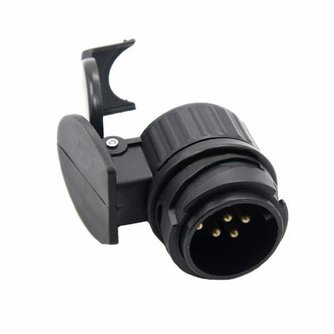

Trailer Adapter 13 auf 7 - polig

Trailer-Adapter, 13 auf 7-Pins. Geeignet für Anhänger und Wohnwagen auf die Anhängerkupplung des Autos befestigen. Wasserdichte Sperrventil, das den Adapter schützt, wenn er nicht in Gebrauch ist. Der Adapter wandelt einen 13 poligen Stecker mit 7-Pin-Stecker.

Anschlussbelegung:

7 Pin Verbindungsstecker für Leuchten - 12 N schwarz Kabel Funktions

l PIN 1 - gelbe Draht (links / H-Management-Indikator)
l PIN 2 - blauer Faden (Nebelscheinwerfer)
l PIN 3 - weiße Kabel (Masse Twist)
l PIN 4 - grüne Kabel (rechts / H-Management-Indikator)
l PIN 5 - braune Ader (rechts / H & hintere Kennzeichenleuchte)
l PIN 6 - Gewinde (Bremslicht)
l PIN 7 - schwarzer Draht (links / H & hintere Kennzeichenleuchte)

13 Pin Verbindungsstecker für Leuchten - Kabel-Funktion

l Pin1 - gelbe Draht (links Blinker)
l Pin2 - blaue Draht (Nebel)
l Pin3 - weißen Draht (Masse Twist)
l pin4 - grüne Kabel (rechts Indikator)
l Pin5 - braune Ader (rechts Schwanz / Seitenteile)
l PIN6 - Rote Faden (Bremse / Bremslicht)
l Pin 7 - schwarzer Draht (links Schwanz / Seitenteile)
l Pin8 - rosa Draht (Richtung)
l pin9 - orange Kabel (12V Flecken dauerhaft Power-Akku)
l Pin10 - graue Kabel (12V Zündung an (Batterie geladen wird oder Kühlschrank)
l Pin11 - Weiß / Schwarz Draht (Erde Teminal 10)
l Pin 12 - weiß / blaue Kabel (in der Regel nicht verwendet)
l Pin 13 - Weiß / Rot Draht (Erde Teminal 9)

Spezifikationen:

• Marke: Tirol
• Größe: 7x6x5x5cm
• Gewicht: 95g
• Material: Kunststoff
• Farbe Schwarz
• Eingangsspannung: 12V
• Typ: 13-7 Pin-Adapter

Dieser Artikel enthält:

1x Adapter Anhänger
