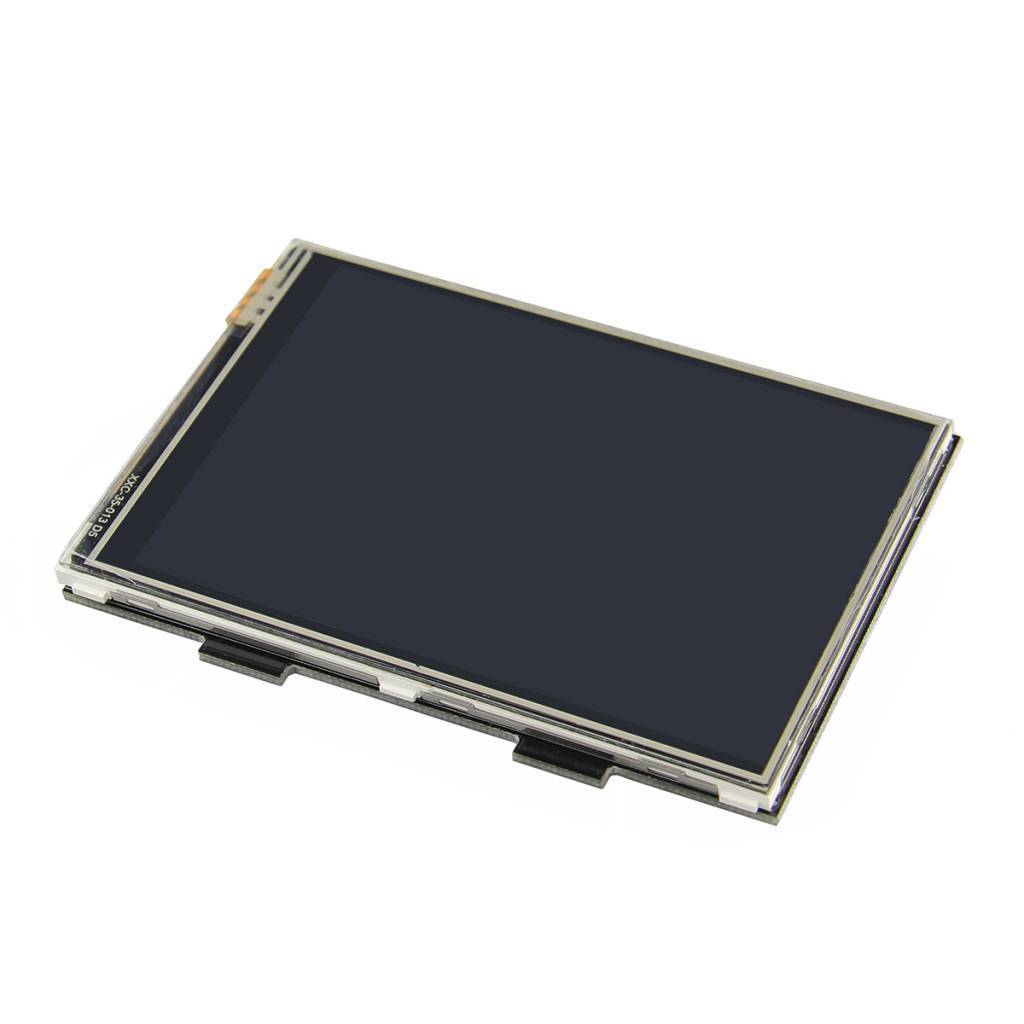

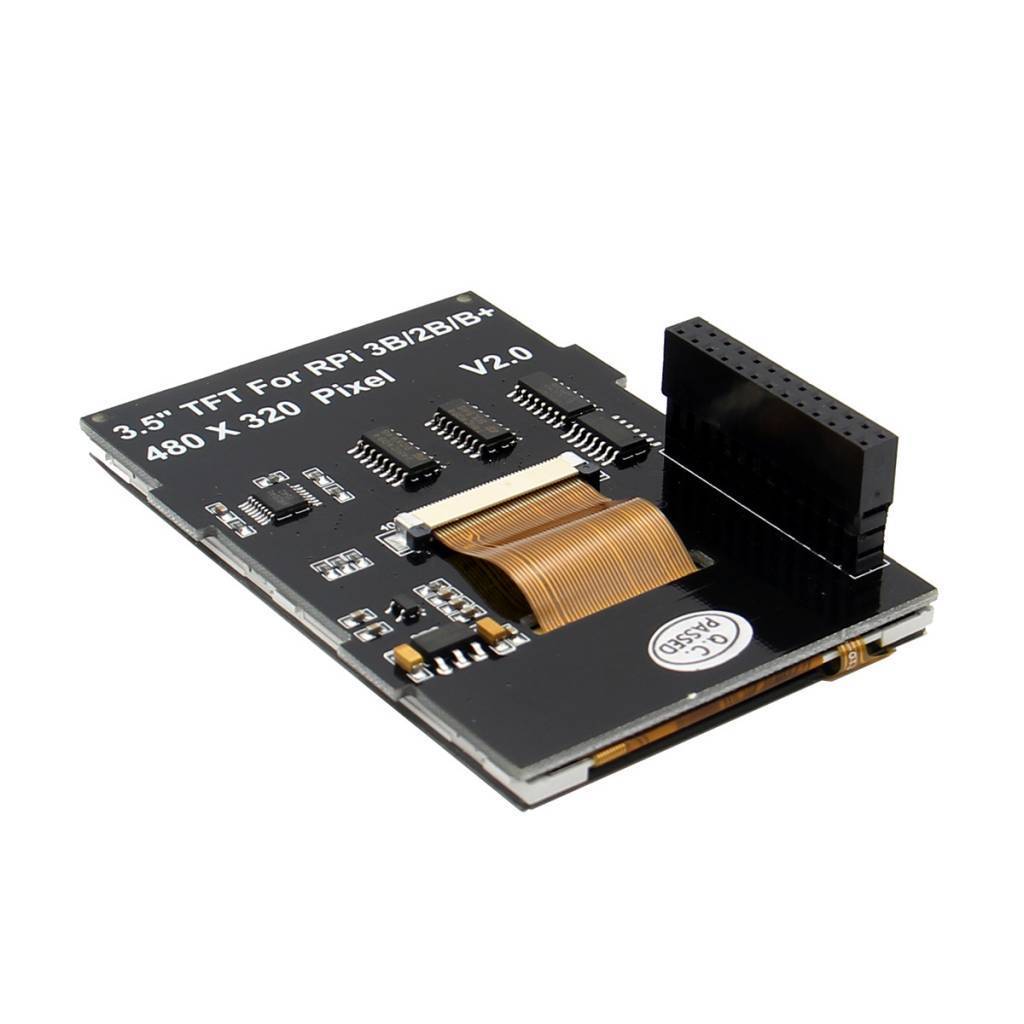

3,5-Zoll-LCD-Display Raspberry Pi

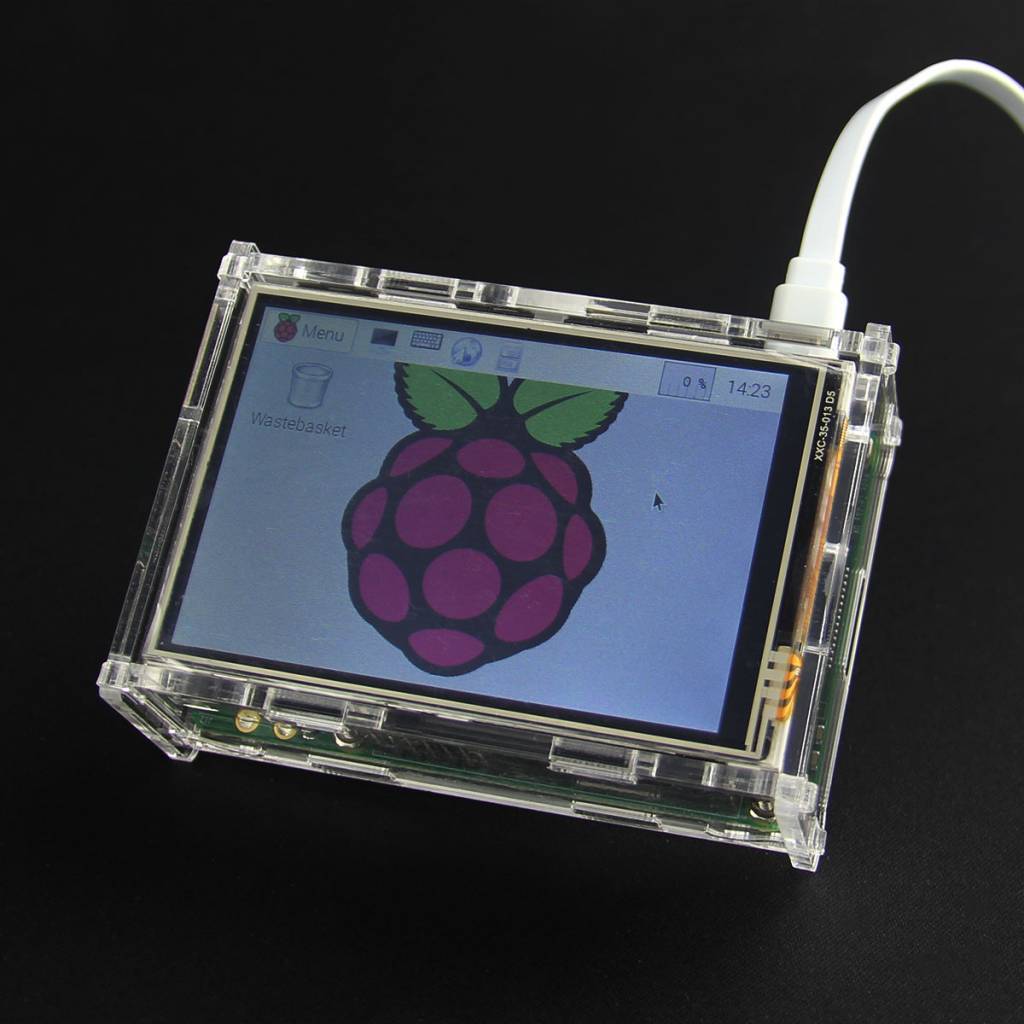

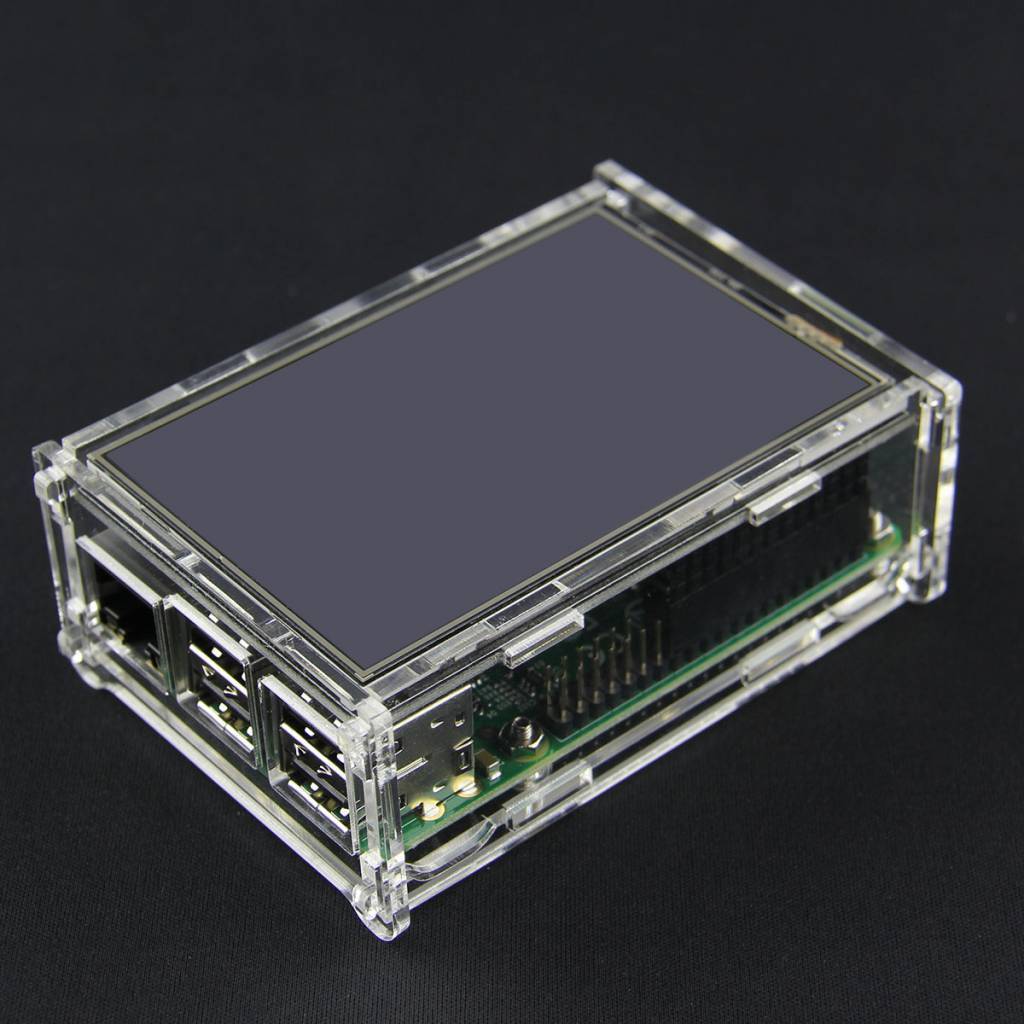

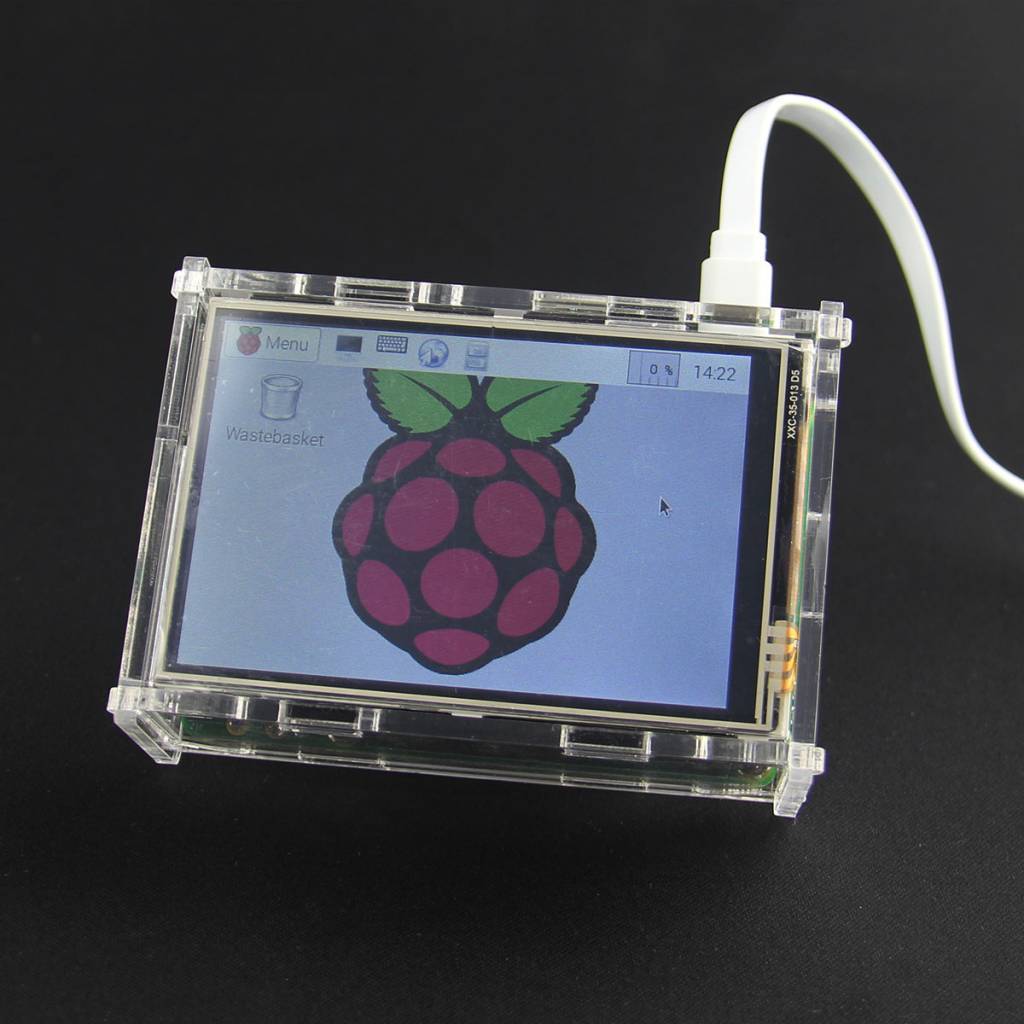

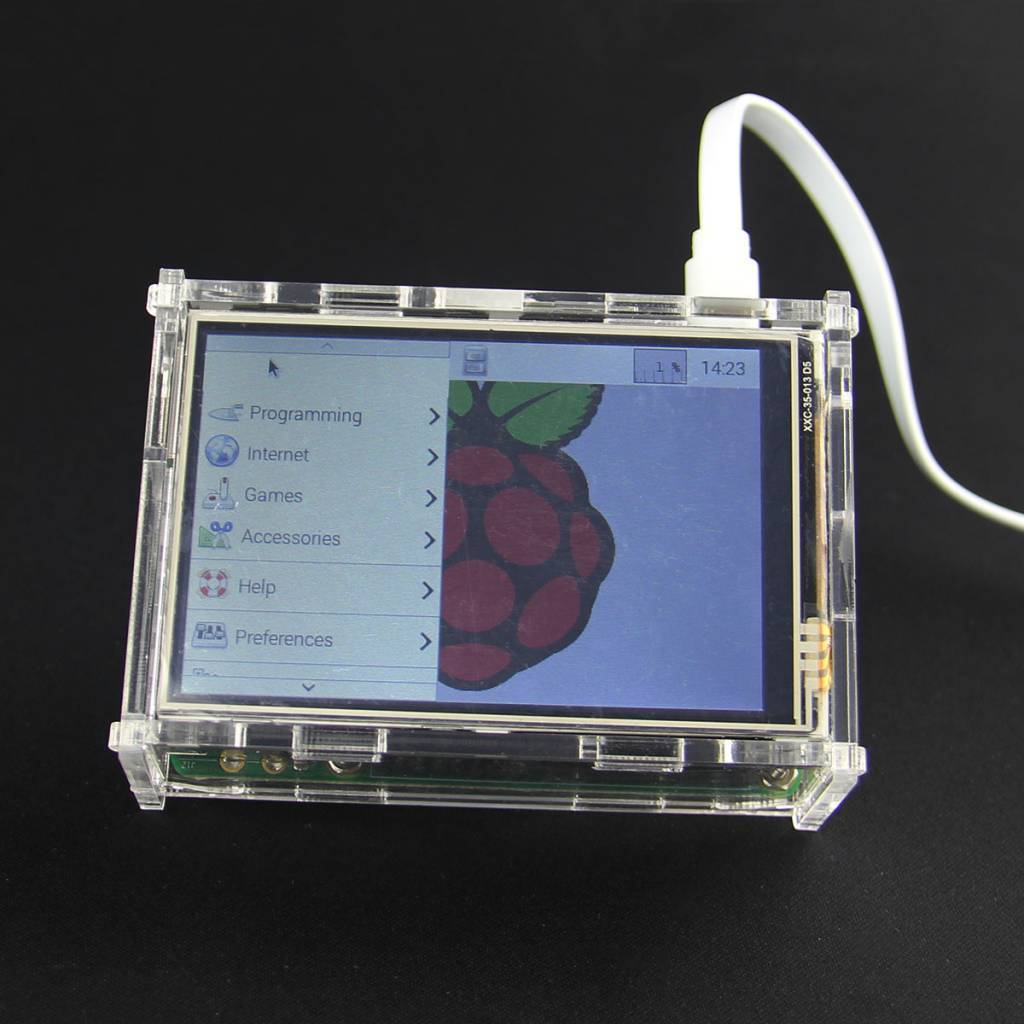

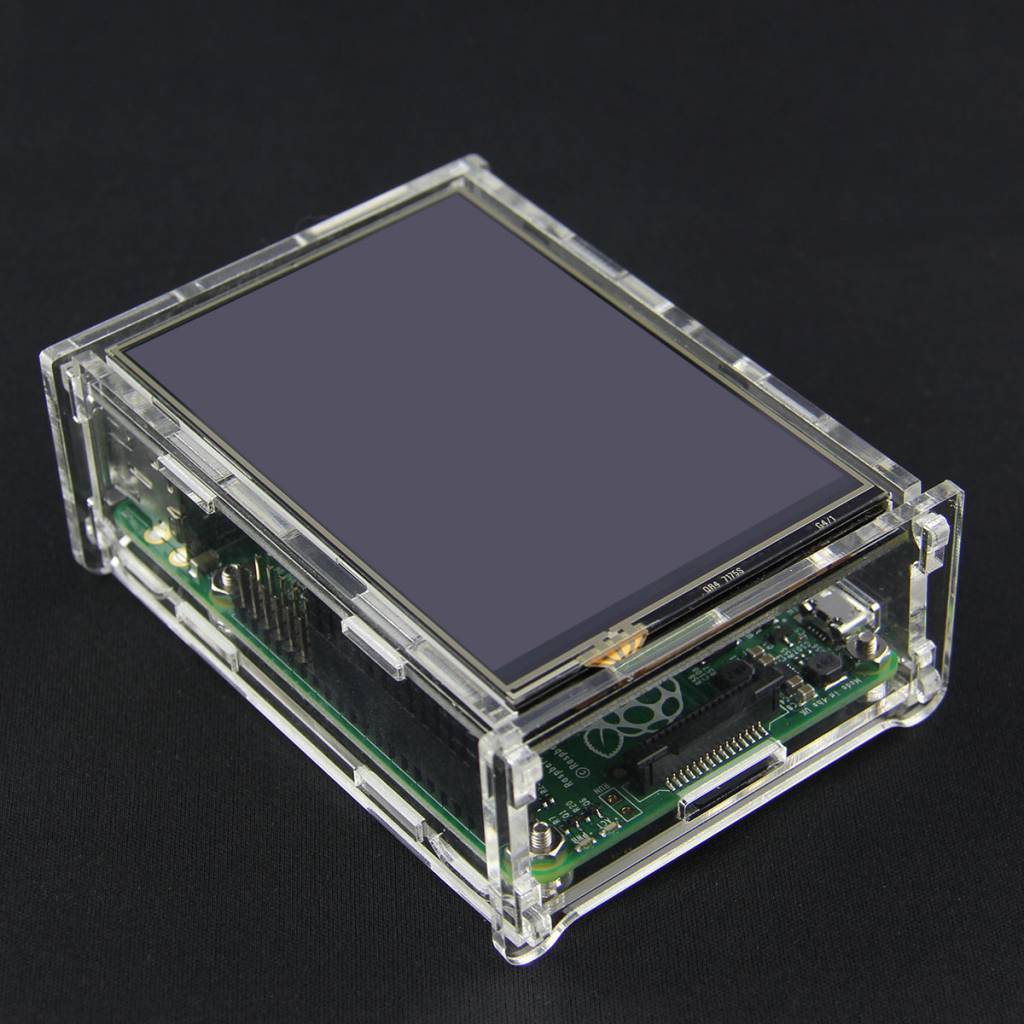

Der Raspberry Pi Anzeige ist für den Raspberry Pi 2 / B + geeignet. Der LCD-Bildschirm ist 3,5 Zoll und ist mit einem transparenten Gehäuse aus Acryl versehen.

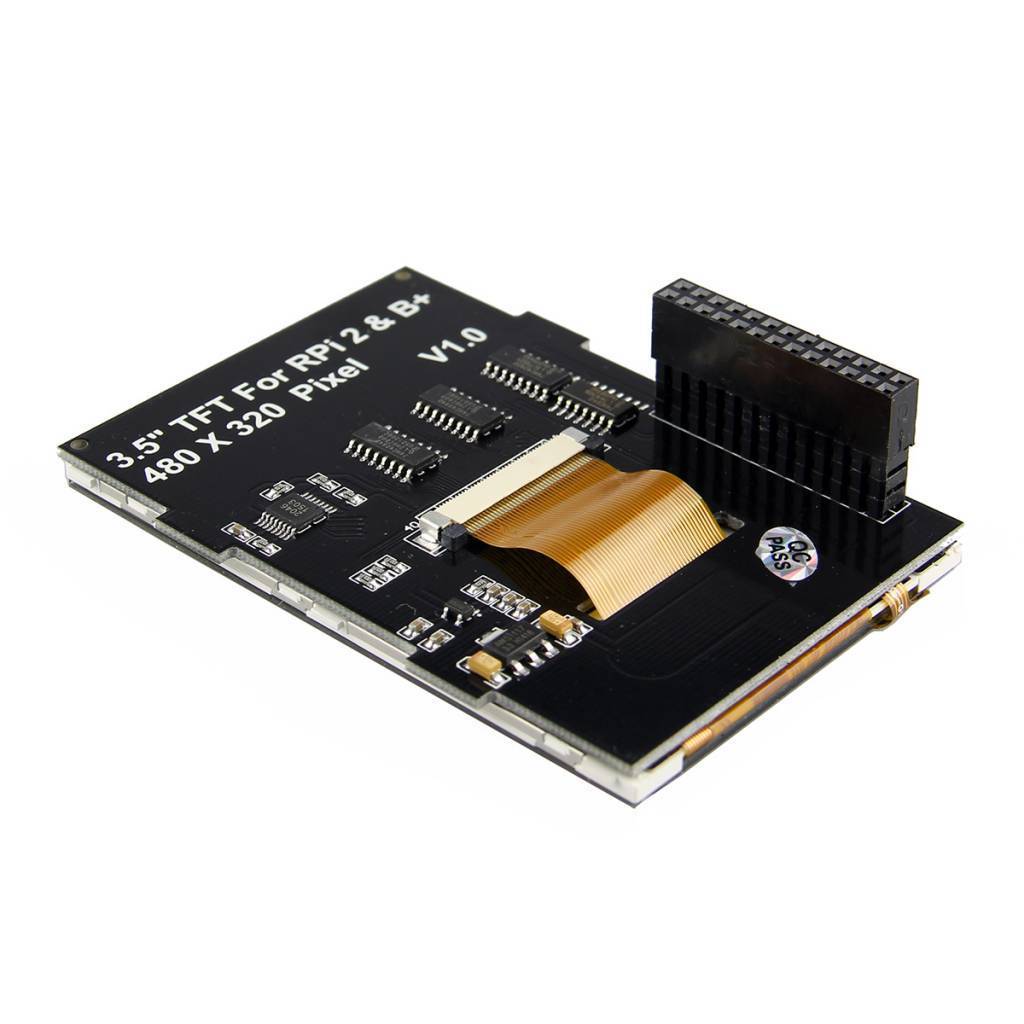

Interface-Definition:

Pin - Nr. Symbol Beschreibung
1, 17 3.3V Positive Energie (3,3 V Stromversorgung)
2, 4 5V Positive Energie (5V Stromversorgung)
3, 5, 7, 8, 10, 12, 13, 15, 16 NC NC
6, 9, 14, 20, 35 GND Boden
11 TP_IRQ Touch-Panel-Interrupt, ein niedriges Niveau, während die Platte erkennt Berührung zu berühren
18 LCD-RS Befehls- / Datenregisterauswahl
19 LCD-SI / TP SI SPI Data Input LCD / Touch Panel
21 TP SO SPI Datenausgabe von Touch-Panel
22 RST

zurückstellen

23 LCD SCK / TP SCK

SPI Uhr LCD / Touch-Panel

24 LCD CS

LCD-Chip-Auswahl, low-aktiv

26 TP CS

Touch-Panel-Chip-Auswahl, low-aktiv

Dieser Artikel enthält:

1 x 3,5-Zoll-LCD-Display Raspberry Pi

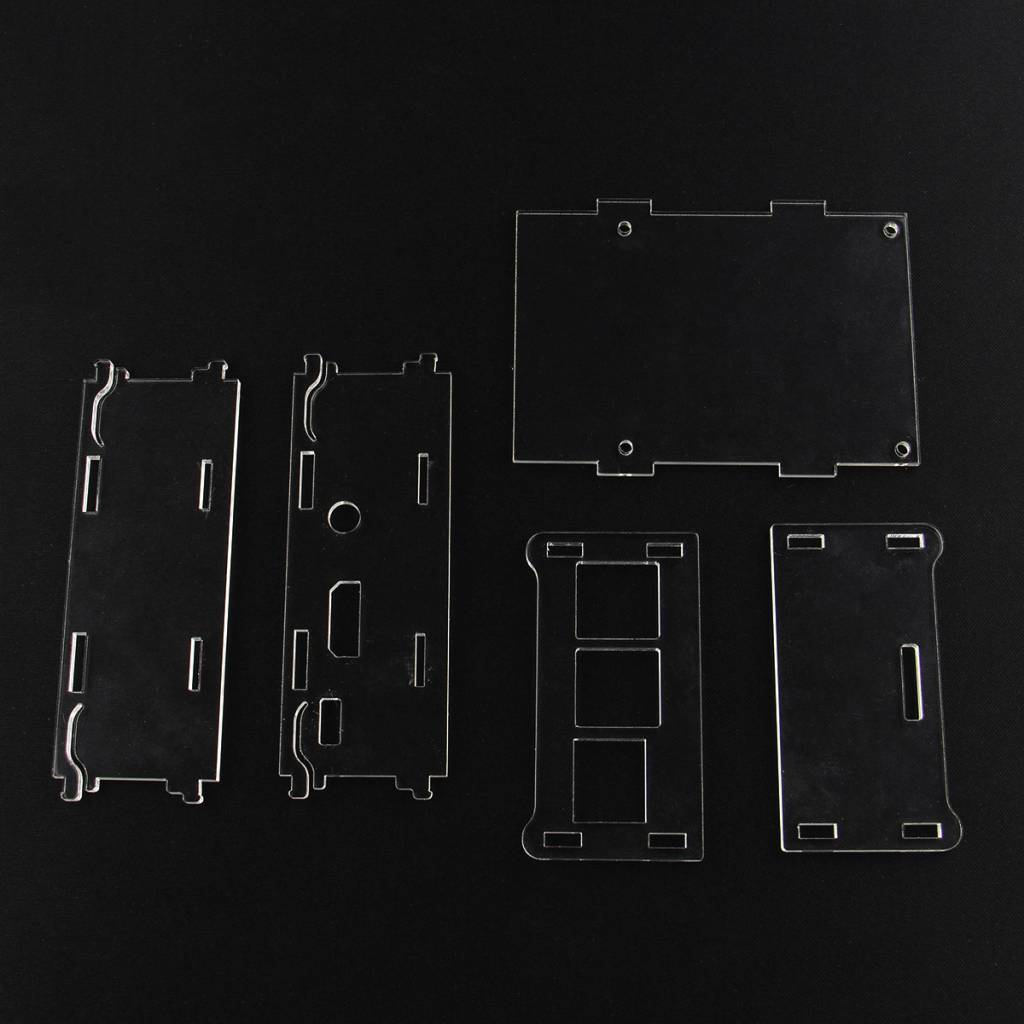

1 x-Fall für die Anzeige

Spezifikationen

  • LCD Typ: TFT
  • LCD-Schnittstelle: SPI
  • Touchscreen-Typ: Resistive
  • Touchscreen-Controller: XPT2046
  • Farben: 65536
  • Hintergrundbeleuchtung: LCD
  • Auflösung: 320 x 480 (Pixel)
  • Seitenverhältnis: 8: 5
