3,5-Zoll-Touchscreen Für Raspberry Pi 2 / B +

Fast nicht auf Lager
Artikelnummer:: 12073

8719178021480
€50,99
€39,99
Gratis bezorging
22%
Rabatt
Menge:
  • Kostenloser Versand
  • In fünf Jahren mehr als 250.000 Aufträge
  • 100 Tage Rückgaberecht
  • Kunden bewerten MyXLshop mit  8/10
  • Mehr als 50.000 Produkte

Product Information

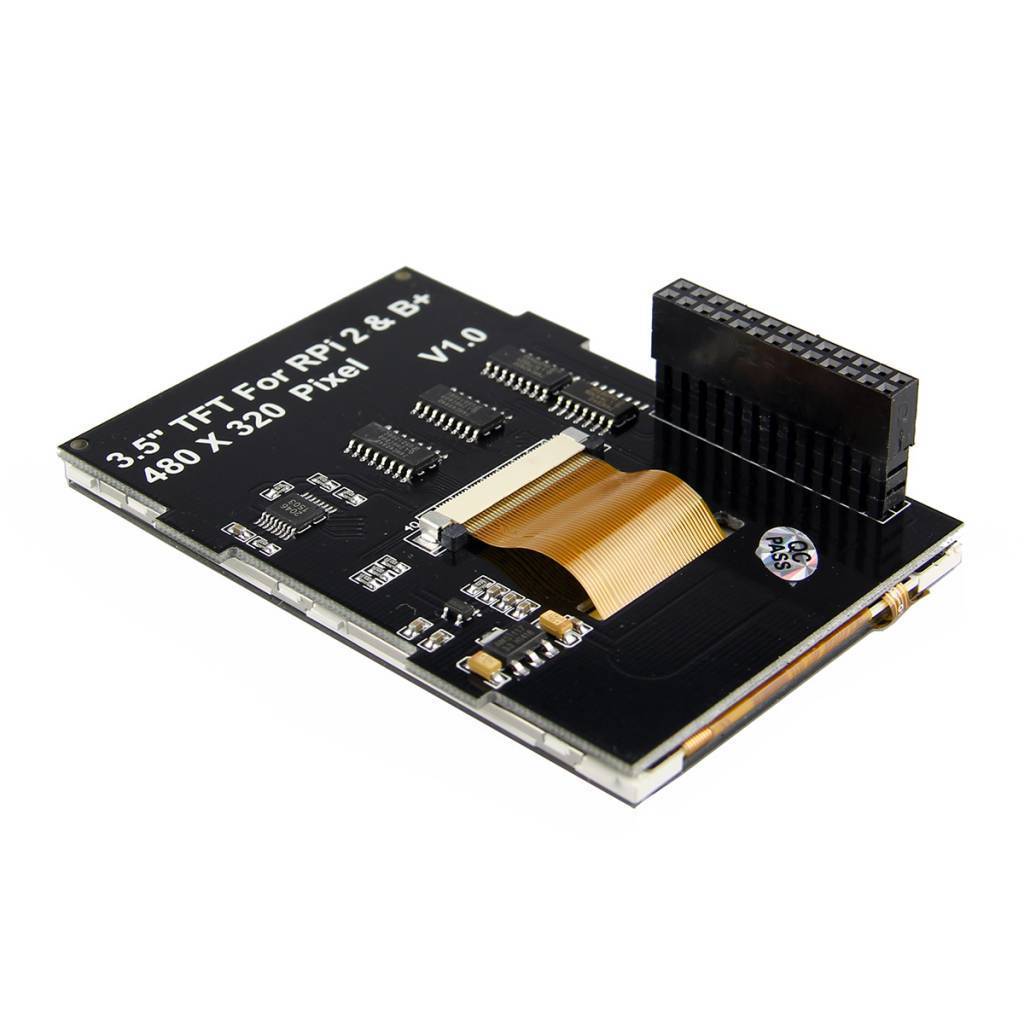

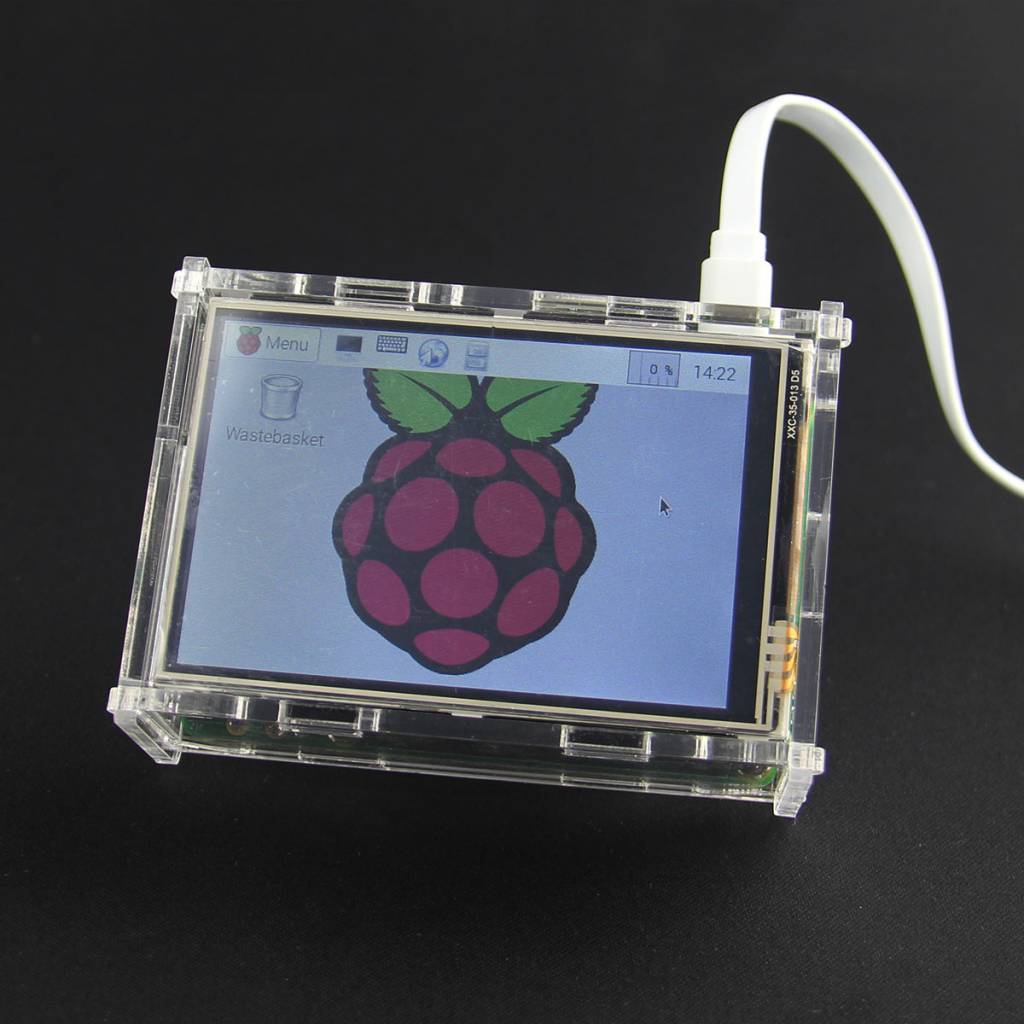

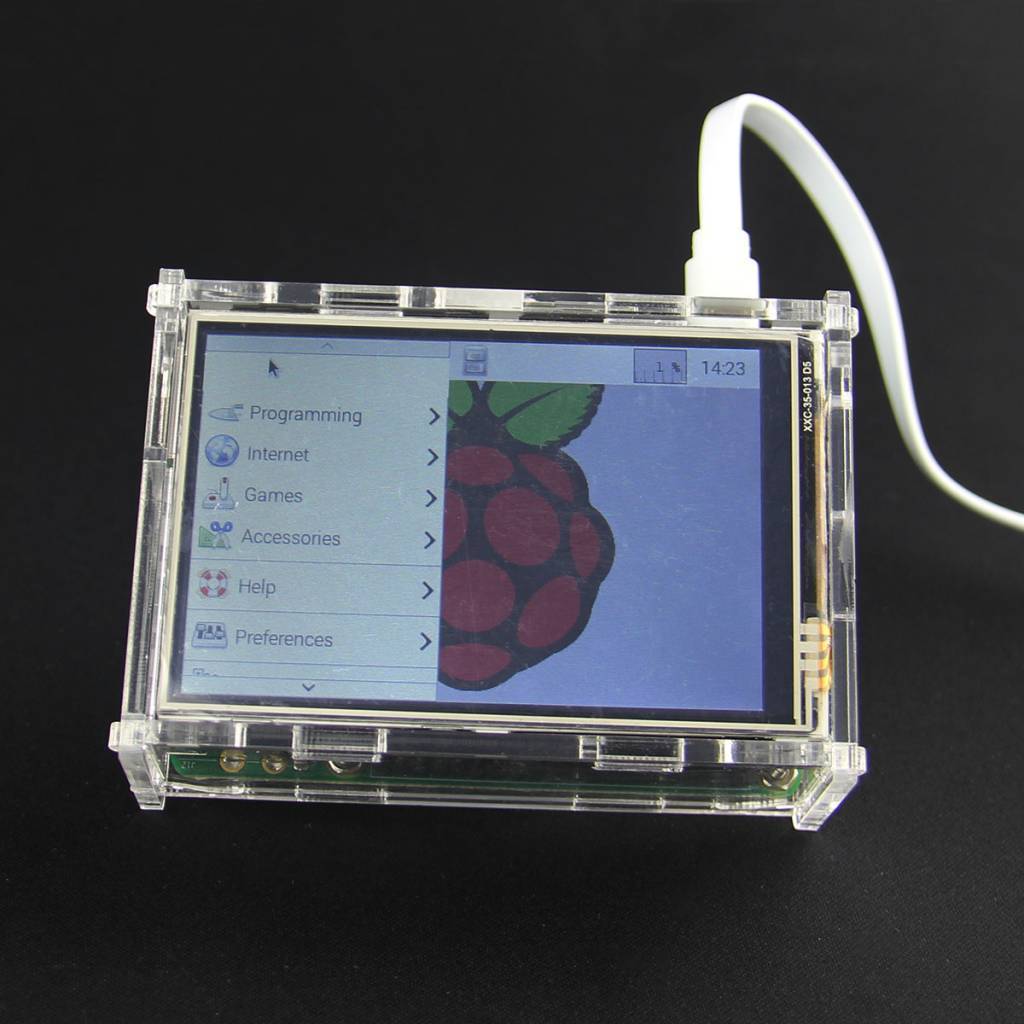

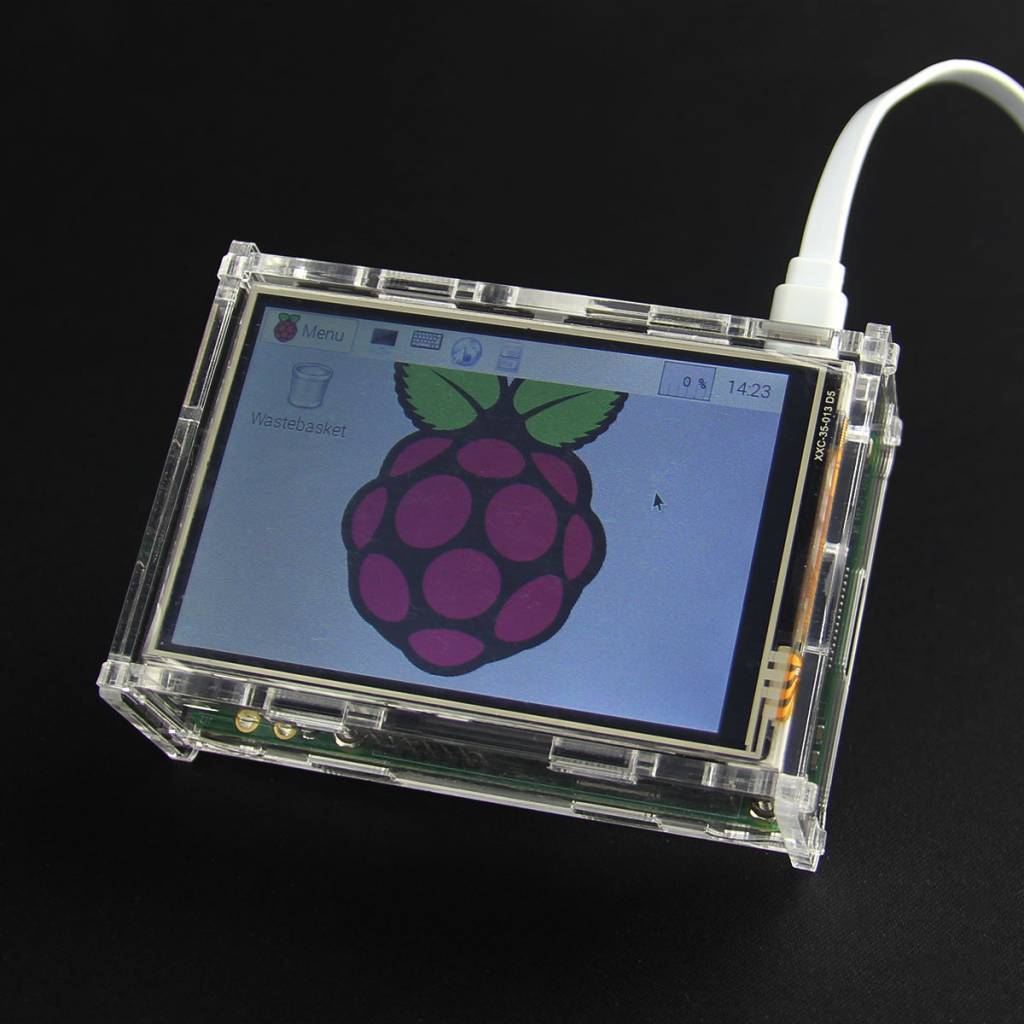

3,5-Zoll-Touchscreen für Raspberry Pi 2 / B +

Dieser Touch Screen ist besonders geeignet für die Raspberry Pi 2 / B +. Der Bildschirm ist 3,5 Zoll und hat eine Auflösung von 320 * 480 Pixel.

Schnittstellendefinition

Pin-Nr. Symbol Beschreibung
1, 17 3.3V Positive Energie (3,3 V Stromversorgung)
2, 4 5V Positive Energie (5V Stromversorgung)
3, 5, 7, 8, 10, 12, 13, 15, 16 NC NC
6, 9, 14, 20, 25 GND Boden
11 TP_IRQ Touch Panel unterbrechen, einen niedrigen Pegel, während das Touch Panel erkennt Kontakt
18 LCD_RS Befehls- / Datenregisterauswahl
19 LCD_SI / TP_SI SPI-Dateneingang LCD / Touch Panel
21 TP_SO SPI Datenausgabe von Touch-Panel
22 RST zurückstellen
23 LCD_SCK / TP_SCK SPI Uhr LCD / Touch Panel
24 LCD_CS LCD-Chip-Auswahl, low-aktiv
26 TP_CS Touch-Panel-Chip-Auswahl, low-aktiv

Dieser Artikel enthält:

1 x 3,5-Zoll-Touchscreen für Raspberry Pi 2 / B +

Spezifikationen

  • LCD Typ: TFT
  • LCD-Schnittstelle: SPI
  • Touchscreen-Typ: Resistive
  • Touchscreen-Controller: XPT2046
  • Farben: 65536
  • Hintergrundbeleuchtung: LED
  • Auflösung: 320 * 480 Pixel
  • Seitenverhältnis: 8: 5

Versand & Lieferzeit

Bewertungen

Kein Bewertungen



3,5-Zoll-Touchscreen für Raspberry Pi 2 / B +

Dieser Touch Screen ist besonders geeignet für die Raspberry Pi 2 / B +. Der Bildschirm ist 3,5 Zoll und hat eine Auflösung von 320 * 480 Pixel.

Schnittstellendefinition

Pin-Nr. Symbol Beschreibung
1, 17 3.3V Positive Energie (3,3 V Stromversorgung)
2, 4 5V Positive Energie (5V Stromversorgung)
3, 5, 7, 8, 10, 12, 13, 15, 16 NC NC
6, 9, 14, 20, 25 GND Boden
11 TP_IRQ Touch Panel unterbrechen, einen niedrigen Pegel, während das Touch Panel erkennt Kontakt
18 LCD_RS Befehls- / Datenregisterauswahl
19 LCD_SI / TP_SI SPI-Dateneingang LCD / Touch Panel
21 TP_SO SPI Datenausgabe von Touch-Panel
22 RST zurückstellen
23 LCD_SCK / TP_SCK SPI Uhr LCD / Touch Panel
24 LCD_CS LCD-Chip-Auswahl, low-aktiv
26 TP_CS Touch-Panel-Chip-Auswahl, low-aktiv

Dieser Artikel enthält:

1 x 3,5-Zoll-Touchscreen für Raspberry Pi 2 / B +

Spezifikationen

  • LCD Typ: TFT
  • LCD-Schnittstelle: SPI
  • Touchscreen-Typ: Resistive
  • Touchscreen-Controller: XPT2046
  • Farben: 65536
  • Hintergrundbeleuchtung: LED
  • Auflösung: 320 * 480 Pixel
  • Seitenverhältnis: 8: 5
